Обзор

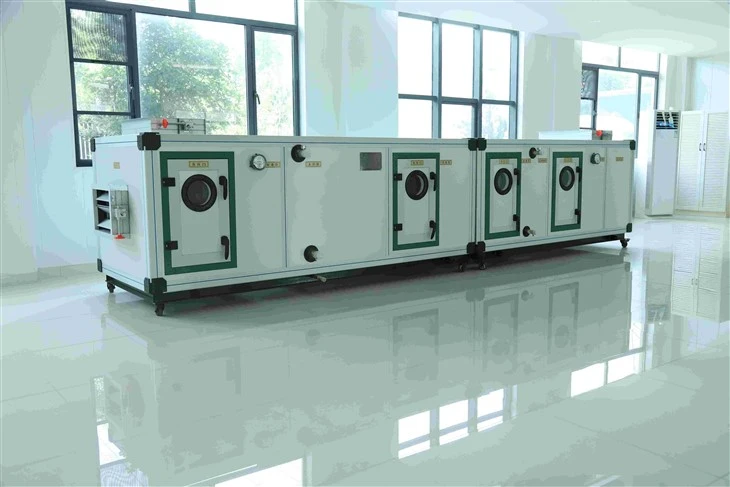

Приточно-вытяжная установка (AHU)является важнейшим компонентом систем отопления, вентиляции и кондиционирования воздуха (HVAC), отвечающим за регулирование и циркуляцию воздуха. Вентиляционные установки используются в различных сферах, включая коммерческие здания, промышленные объекты, больницы и жилые комплексы, для поддержания качества воздуха и комфорта в помещениях.
Параметр
Охлаждение, объем воды, водонепроницаемость
Условия охлаждения: температура входящего воздуха по сухому термометру 27 градусов, температура по влажному термометру 19,5 градусов, температура воды на входе 7 градусов, температура воды на выходе 12 градусов.
|
Модель |
Двухрядная труба |
Четырехрядная труба |
шестирядная труба |
восьмирядная труба |
||||||||
|
охлаждение(КВт |
Объем воды (м³/ч) |
Водонепроницаемость (КПа) |
охлаждение (КВт) |
Объем воды (m h) |
Водонепроницаемость (КПа) |
охлаждение (кВт) |
Объем воды (m³/h) |
Водонепроницаемость (КПа) |
охлаждение (КВт |
Объем воды (m³/h) |
Водонепроницаемость(КПа) |
|
|
ЗК-05 |
18.8 |
3.23 |
10.1 |
29.4 |
5.01 |
9.76 |
37.8 |
6.49 |
16.99 |
45.7 |
7.85 |
10.44 |
|
ЗК-10 |
34.7 |
5.89 |
10.5 |
58.6 |
10.35 |
11.65 |
75.4 |
12.96 |
10.08 |
91.2 |
15.70 |
12.82 |
|
ЗК-15 |
53.4 |
9.16 |
9.8 |
87.9 |
15.08 |
7.21 |
113.1 |
19.5 |
12.11 |
136.8 |
23.52 |
15.12 |
|
ЗК-20 |
70.6 |
12.14 |
9.8 |
117.3 |
20.16 |
8.25 |
150.8 |
26.21 |
14.07 |
182.4 |
31.96 |
17.48 |
|
ЗК-25 |
92.9 |
15.83 |
11.6 |
146.1 |
25.12 |
10.24 |
188.1 |
33.90 |
11.77 |
227.5 |
39.11 |
14.76 |
|
ЗК-30 |
113.6 |
19.2 |
11.8 |
175.2 |
30.12 |
11.16 |
225.6 |
38.90 |
13.10 |
273.4 |
47.00 |
16.28 |
|
ЗК-40 |
144.4 |
24.82 |
12.4 |
232.8 |
40.03 |
12.93 |
300.2 |
51.61 |
15.73 |
362.2 |
62.27 |
19.20 |
|
ЗК-50 |
180.5 |
30.61 |
10.4 |
292.3 |
50.25 |
7.47 |
375.3 |
64.52 |
17.00 |
435.80 |
74.93 |
15.70 |
|
ЗК-60 |
216.6 |
37.24 |
9.4 |
349.2 |
60.04 |
7.47 |
450.3 |
77.42 |
17.00 |
544.80 |
93.67 |
15.70 |
|
ЗК-80 |
287.2 |
49.1 |
9.1 |
464.6 |
79.88 |
8.5 |
598.4 |
102.89 |
19.5 |
724.8 |
124.62 |
17.9 |
|
ЗК-100 |
357.0 |
61.38 |
9.5 |
578.2 |
99.41 |
8.5 |
746.5 |
128.35 |
19.5 |
904.2 |
155.46 |
17.9 |
|
ЗК-120 |
428.4 |
73.65 |
9.5 |
693.6 |
118.91 |
8.5 |
895.2 |
153.91 |
19.5 |
1084.8 |
186.51 |
17.9 |
|
ЗК-160 |
591.2 |
101.65 |
11.2 |
921.6 |
158.48 |
10.3 |
1190.4 |
204.67 |
20.1 |
1443.2 |
255.93 |
32.4 |
|
ЗК-200 |
740.1 |
127.25 |
12.8 |
1152.2 |
199.3 |
13.1 |
1488.1 |
255.86 |
26.4 |
1804.3 |
310.22 |
42.4 |
Примечание. Рабочие параметры агрегата при скорости встречного ветра 2,5 м/с.
Поправочный коэффициент условий охлаждения
|
температура воздуха |
Температура водыстепень |
|||||
|
Мокрая лампочка Температура |
Сухая луковица Температура |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
17 |
19-27 |
0.83 |
0.76 |
0.67 |
0.62 |
0.57 |
|
18 |
20-30 |
0.94 |
1.85 |
0.76 |
0.68 |
0.58 |
|
19 |
21-31 |
1.07 |
0.97 |
0.88 |
0.79 |
0.71 |
|
19.5 |
21-33 |
1.15 |
1.06 |
1.00 |
0.86 |
0.78 |
|
20 |
22-33 |
1.20 |
1.10 |
1.03 |
0.90 |
0.81 |
|
21 |
23-36 |
1.34 |
1.24 |
1.14 |
1.03 |
0.93 |
|
22 |
24-39 |
1.48 |
1.38 |
1.28 |
1.18 |
1.07 |
|
23 |
25-42 |
1.63 |
1.53 |
1.43 |
1.32 |
1.22 |
|
24 |
26-45 |
1.79 |
1.69 |
1.59 |
1.47 |
1.36 |
|
25 |
27-48 |
1.75 |
1.64 |
1.53 |
||
|
26 |
28-48 |
1.92 |
1.81 |
1.70 |
||
|
27 |
29-48 |
2.09 |
1.98 |
1.87 |
||
|
28 |
30-50 |
2.26 |
2.16 |
2.05 |
||
|
29 |
31-52 |
2.40 |
2.32 |
2.2 |
||
Поправочный коэффициент K3 для холодопроизводительности и расхода воды при различных температурах воздуха и воды на входе
|
Скорость встречного ветра |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
коэффициент |
0.9 |
0.96 |
1.0 |
1.04 |
1.1 |
1.16 |
1.2 |
|
температура воздуха |
Температура водыстепень |
|||||
|
Мокрая лампочка Температура |
Сухая луковица Температура |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
18 |
20-30 |
0.90 |
0.74 |
0.60 |
0.49 |
0.36 |
|
19 |
21-31 |
1.13 |
0.95 |
0.77 |
0.65 |
0.54 |
|
19.5 |
21-33 |
1.35 |
1.15 |
1.00 |
0.78 |
0.63 |
|
20 |
22-33 |
1.41 |
1.20 |
1.05 |
0.82 |
0.67 |
|
21 |
23-36 |
1.72 |
1.49 |
1.27 |
1.06 |
0.86 |
|
22 |
24-39 |
2.08 |
1.82 |
1.57 |
1.34 |
1.12 |
|
23 |
25-42 |
2.48 |
2.20 |
1.93 |
1.66 |
1.14 |
|
24 |
26-45 |
2.95 |
2.62 |
2.33 |
2.03 |
1.76 |
|
25 |
27-48 |
2.78 |
2.46 |
2.16 |
||
|
26 |
28-48 |
3.30 |
2.94 |
2.60 |
||
|
27 |
29-48 |
3.80 |
3.50 |
3.12 |
||
|
28 |
30-50 |
4.14 |
4.10 |
3.70 |
||
|
29 |
31-52 |
4.14 |
4.10 |
3.70 |
||
Поправочный коэффициент K4 для водостойкости при различных температурах входящего воздуха и воды
|
Скорость встречного ветра |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
коэффициент |
0.81 |
0.92 |
1.0 |
1.07 |
1.17 |
1.26 |
1.32 |
Ps:1.Вышеуказанные поправочные коэффициенты определяются на основе средних значений различных единиц. Для небольших единиц (05~15) умножьте на 0,95; для крупных единиц (50-200) умножьте на 1,08.
2. Вышеуказанные поправочные коэффициенты являются приблизительными и предназначены только для справки.
Коррекция при различных скоростях ветра, температуре приточного воздуха и температуре воды:
Фактическая холодопроизводительность= Холодопроизводительность из таблицы 1 × K1 × K3
Фактический расход воды= Расход воды из Таблицы 1 × K1 × K3
Фактическая водостойкость= Водостойкость по таблице 1 × К2 × К4
Пример:При выборе кондиционера YG-20 скорость ветра со стороны охлаждающего змеевика составляет 2,5 м/с. Согласно таблице 1 холодопроизводительность составляет 150,8 кВт, расход воды 26,21 м³/ч, водонепроницаемость 14,07 кПа. Определите фактическую охлаждающую способность, расход воды и сопротивление воды, когда температура воздуха на входе по сухому термометру составляет 27 градусов, температура по влажному термометру - 21 градус, температура воды на входе - 7 градусов, а температура воды на выходе - 12 градусов.
Решение:Из таблицы К1 поправочный коэффициент К1=1.14. Из таблицы К2 поправочный коэффициент К2=1.27.
Поэтому:
Фактическая холодопроизводительность (Q)= Холодопроизводительность в стандартных условиях × K1=150,8 × 1,14=171,91 кВт
Фактический расход воды (В)= Расход воды в стандартном состоянии × K1=26,21 × 1,14=29,88 м³/ч
Фактическая водостойкость (P)= Водонепроницаемость в стандартных условиях × K2=14,07 × 1,27=17,87 кПа
Нагрев, объем воды, водонепроницаемость
Условия нагрева: температура воздуха на входе 15 градусов, температура воды на входе 60 градусов.
|
Модель |
Двухрядная труба |
четырехрядная труба |
шестирядная труба |
восьмирядная труба |
||||||||
|
Обогрев(КВт) |
Объем воды (m/h) |
Водонепроницаемость (КПа) |
Обогрев (КВт |
Объем воды (ммм) |
Водонепроницаемость (КПа) |
Обогрев (КВт) |
Объем воды (m³h) |
Водонепроницаемость (КПа) |
Обогрев(КВт) |
Объем воды m/h) |
Водонепроницаемость (КПа) |
|
|
ЗК-05 |
34.1 |
3.23 |
10.1 |
50.6 |
5.01 |
9.76 |
59.2 |
6.49 |
16.99 |
77.1 |
7.85 |
10.44 |
|
ЗК-10 |
67.1 |
5.89 |
10.5 |
99.8 |
10.35 |
11.65 |
124.8 |
12.96 |
10.08 |
151.0 |
15.70 |
12.82 |
|
ЗК-15 |
101.8 |
9.16 |
9.8 |
149.7 |
15.08 |
7.21 |
173.5 |
19.5 |
12.11 |
205.1 |
23.52 |
15.12 |
|
ЗК-20 |
135.6 |
12.14 |
9.8 |
199.0 |
20.16 |
8.25 |
248.8 |
26.21 |
14.07 |
289.3 |
31.96 |
17.48 |
|
ЗК-25 |
168.7 |
15.83 |
11.6 |
249.5 |
25.12 |
10.24 |
311.2 |
33.90 |
11.77 |
353.3 |
39.11 |
14.76 |
|
ЗК-30 |
202.6 |
19.2 |
11.8 |
304.5 |
30.12 |
11.16 |
380.9 |
38.90 |
13.10 |
448.3 |
47.00 |
16.28 |
|
ЗК-40 |
270.4 |
24.82 |
12.4 |
399.2 |
40.03 |
12.93 |
480.8 |
51.61 |
15.73 |
592.4 |
62.27 |
19.20 |
|
ЗК-50 |
337.3 |
30.61 |
10.4 |
512.3 |
50.25 |
7.47 |
556.8 |
64.52 |
17.00 |
641.8 |
74.93 |
15.70 |
|
ЗК-60 |
404.7 |
37.24 |
9.4 |
609.4 |
60.04 |
7.47 |
581.2 |
77.42 |
17.00 |
766.8 |
93.67 |
15.70 |
|
ЗК-80 |
539.5 |
49.1 |
9.1 |
796.0 |
79.88 |
8.5 |
386.2 |
102.89 |
19.5 |
1006.0 |
124.62 |
17.9 |
|
ЗК-100 |
674.5 |
61.38 |
9.5 |
985.1 |
99.41 |
8.5 |
1127.6 |
128.35 |
19.5 |
1272.3 |
155.46 |
17.9 |
|
ЗК-120 |
808.9 |
73.65 |
9.5 |
1185.9 |
118.91 |
8.5 |
1362.5 |
153.91 |
19.5 |
1533.6 |
186.51 |
17.9 |
|
ЗК-160 |
1077.8 |
101.65 |
11.2 |
1576.0 |
158.48 |
10.3 |
1688.4 |
204.67 |
20.1 |
2083.2 |
255.93 |
32.4 |
|
ЗК-200 |
1346.2 |
127.25 |
12.8 |
1970.8 |
199.3 |
13.1 |
2032.7 |
255.86 |
26.4 |
2606.2 |
310.22 |
42.4 |
Примечание: 1. Эталонные характеристики агрегата при скорости встречного ветра 2,5 м/с.
2. Змеевик представляет собой змеевик двойного назначения для горячего и холодного применения.
Преимущества
- Каркас закреплен герметизированными полосами со всех сторон, полностью разделяя внутренние и внешние металлические материалы, в результате чего в конструкции полностью отсутствуют тепловые мосты. Эта конструкция получила национальный патент.
- В подшипниках вентилятора используются прецизионные шарикоподшипники со смазкой, а внешнее уплотнительное кольцо подшипника изготовлено из полиамидной резины, термостойкой и способной поглощать вибрации и механический шум. Крыльчатки вентиляторов системы кондиционирования воздуха серии очистки изготовлены из высококачественных стальных пластин и при необходимости снабжены загнутыми назад лопастями, что обеспечивает особую аэродинамическую форму для повышения эффективности и снижения уровня шума.
- В теплообменниках используется конструкция из медных трубчатых ребер, в которой медные трубки плотно соединены с алюминиевыми ребрами за счет механического или гидравлического расширения, обеспечивая минимальное контактное тепловое сопротивление и оптимальные характеристики теплопередачи.
- Поддон для сбора конденсата изготовлен из высококачественной листовой стали или SUS304 (нержавеющая сталь 304) (опция) с двухслойным наполнением из пенополиуретана. Наклонная конструкция обеспечивает лучший отвод конденсата и получила национальный патент.
- Система включает в себя секции начальной, средней и высокой эффективности фильтрации, оснащенные дифференциальными манометрами для контроля начального и конечного сопротивления фильтров, предоставляя научные данные для замены фильтров. В соответствии с конкретными требованиями система может быть оснащена фильтрами первичной, средней и высокой эффективности, а также фотогидроионизационными, высоковольтными электростатическими и электронными фильтрами очистки.
Воздуходувка: В подшипниках воздуходувки используются прецизионные шарикоподшипники со смазкой, а внешнее уплотнительное кольцо подшипника изготовлено из полиамидной резины, которая устойчива к высоким температурам и может поглощать вибрацию и шум механизма. Крыльчатка вентилятора кондиционера серии Purification изготовлена из высококачественной стальной пластины (наклоненная назад крыльчатка конфигурируется по мере необходимости), что больше соответствует специфической форме аэродинамики, имеет высокую эффективность и низкий уровень шума.
Поверхностный охладитель: используется конструкция из медных трубок и алюминиевых листов. Медная трубка и алюминиевый лист плотно соединены за счет механического расширения или расширения под давлением воды и проверены давлением воздуха 1,6 МПа, чтобы обеспечить минимальное контактное тепловое сопротивление для достижения наилучшего эффекта теплопередачи. Поддон для конденсата изготовлен из высококачественной стальной пластины или SUS304, двухслойно заполнен пенополиуретаном, а наклонная конструкция более способствует сливу конденсата, что получило национальный патент.
Фильтр: секции первичной, средней и высокой фильтрации оснащены дифференциальными манометрами для контроля начального и конечного сопротивления фильтра, что обеспечивает научную основу для замены фильтра. Фильтры первичной, средней и высокой эффективности, а также фильтры фотоводородной, электростатической и электронной очистки высокого напряжения могут быть сконфигурированы в соответствии с требованиями.
