Обзор продукта
Модульный тепловой насос AIRKO с фиксированной-скоростью и воздушным-охлаждением использует воду в качестве среды передачи энергии,-и наружный воздух в качестве источника охлаждения и нагрева. При подключении к фанкойлам, вентиляционным установкам или агрегатному оборудованию для-очистки воздуха он образует полноценную гидравлическую систему-кондиционирования воздуха для летнего охлаждения и зимнего обогрева.
Установка сочетает в себе хладагент R410A, надежные герметичные спиральные компрессоры, высокоэффективные теплообменники и прецизионное электронное управление расширительными-клапанами. Он спроектирован для эффективной работы, широкой климатической адаптации и стабильной-температуры воды на выходе.
Доступны два базовых модуля: 65 кВт и 130 кВт. Параллельно можно подключить до 16 модулей, создавая гибкую общую мощность системы от 65 кВт до 2080 кВт. Этот модульный подход поддерживает поэтапные инвестиции, будущее расширение, эффективность частичной-нагрузки и упрощение обслуживания.
|  |
| AKQWRF65M/SN11-H Базовый модуль - 65 кВт | AKQWRF130M/SN11-H Базовый модуль - 130 кВт |
Приложения и преимущества системы
|
|
| Транспортные узлы и крупные общественные здания | Коммерческие комплексы и элитные интерьеры-класса |
Чиллер подходит для новых-строительств и проектов модернизации, где важны удобство установки, низкий уровень шума, надежное зимнее отопление и гибкое расширение мощности. Поскольку система отводит или поглощает тепло непосредственно через наружный воздух, градирня не требуется.
· Отели, рестораны и апартаменты с обслуживанием
· Офисные здания и торговые комплексы
· Торговые центры, супермаркеты и театры
· Больницы, школы и лаборатории
· Заводы, мастерские и промышленные объекты
· Аэропорты, железнодорожные вокзалы и транспортные узлы
Гидравлический комфорт:Кондиционер на водной основе-обеспечивает мягкий поток воздуха, большой объем воздуха и более равномерную температуру в помещении. По сравнению со многими системами прямого-расширения, она может снизить чрезмерное осушение и повысить комфорт в жилых помещениях.
Общий дизайн и рабочий диапазон
| Практичный дизайн шкафов и услуг В шкафу имеется центральная перегородка и независимый теплообменник-для более плавного регулирования мощности и повышения надежности системы.
Эргономичные панели доступа,-высокопрочные конструктивные колонны, специальные карманы для вилочных погрузчиков и подъемные отверстия упрощают транспортировку, установку и обслуживание.
· Полностью закрытый корпус и оптимизированный воздушный поток для снижения уровня шума
· Колесо вентилятора диаметром 900 мм-
· Более высокая конструкция шкафа позволяет сократить-занимаемую площадь на полу.
|
Основные-основные компоненты высокой эффективности
| Герметичный спиральный компрессор Герметичный спиральный компрессор использует плавающее спиральное уплотнение для уменьшения трения, сопротивления и износа. Камера с низким-давлением улучшает охлаждение двигателя, а высокое всасывающее отверстие помогает снизить риск закупорки жидкости-.
Выпускной обратный клапан помогает предотвратить обратный поток хладагента. Встроенная защита двигателя обеспечивает защиту от перегрева, перегрузки,-обрыва фазы и защиты от обратной-фазы.
· Высокая надежность при изменении условий температуры и давления
· Низкая вибрация и низкий уровень шума при работе
· Длительный срок службы и стабильная производительность
|
Энергоэффективная-работа Модули мощностью 65 кВт и 130 кВт достигают номинальных значений COP охлаждения 3,33 и 3,32 соответственно. В брошюре эти цифры сравниваются с обычными модульными блоками с рейтингом 3,19.
Заявленное значение IPLV(C) составляет 3,90 для модели мощностью 65 кВт и 3,95 для модели мощностью 130 кВт.
|
|
Высокоэффективная-система теплообмена
|
|
| U-воздушный-боковой теплообменник | Кожушной-и-водяной-теплообменник |
Воздушный-теплообменник:CFD-моделирование используется для оптимизации расстояния между медными-трубками, геометрии ребер и распределения воздушного потока. Медные трубки с внутренними канавками и гидрофильные ребра улучшают теплопередачу, поддерживают эффективное охлаждение и помогают обеспечить более чистое размораживание во время зимней эксплуатации.
Водяной-теплообменник:Спиральная конструкция-перегородки-и-трубок обеспечивает более полный теплообмен. Согласно исходной брошюре, эффективность теплопередачи-более чем на 15 % выше, чем у традиционной кожухо-и-трубчатой конструкции. Изогнутый поток воды уменьшает мертвые зоны и помогает ограничить накопление накипи.
В исходной брошюре указано, что полная-система теплообменника повышает эффективность теплопередачи-примерно на 12 % по сравнению с предыдущим поколением.
Большой вентилятор и прецизионное управление хладагентом
|
|
| Осевой вентилятор большого-диаметра 900 мм | CFD-Оптимизированная лопасть вентилятора |
Колесо вентилятора диаметром 900 мм увеличивает объем циркулирующего воздуха. Оптимизация CFD улучшает организацию воздушного потока, уменьшает рециркуляцию и снижает аэродинамический шум. Двигатель с внешним-ротором отличается высокой эффективностью, низким тепловыделением, стабильной работой и длительным сроком службы.
500-ступенчатое электронное управление расширительным клапаном
Электронный расширительный клапан точно регулирует поток хладагента при изменении температуры окружающей среды и-воды. Он обеспечивает широкий диапазон регулировки, быстрый отклик и высокую точность управления для поддержания стабильной работы системы.
Интеллектуальный переменный-цикл размораживания
Высокоточные-датчики контролируют рабочие условия и образование инея. Контроллер изменяет интервал и продолжительность оттаивания в зависимости от фактической влажности и условий замерзания, помогая уменьшить колебания-температуры воды и поддерживать более стабильную мощность обогрева.
Высокая влажность Оперативное размораживание при быстром образовании инея
| Низкая влажность Более длинные интервалы и меньше ненужных циклов
| Вращение цепи Контур A и контур B оттаивают поочередно.
|
Вращение модуля Параллельные модули размораживаются поэтапно.
| Стабильное отопление Остальные схемы продолжают работать
| Низкое колебание Снижение колебаний температуры-выходящей воды.
|
Модульная конструкция и компактность
Базовые модули мощностью 65 кВт и 130 кВт можно свободно комбинировать. Параллельно можно подключить до 16 устройств, обеспечивая диапазон общей мощности системы от 65 кВт до 2080 кВт.
U-образный теплообменник и более высокий шкаф уменьшают требуемую площадь земли. В исходной брошюре указано, что для модуля мощностью 130 кВт занимаемая площадь одного-модуля примерно на 29 % меньше, чем у обычного модульного чиллера.

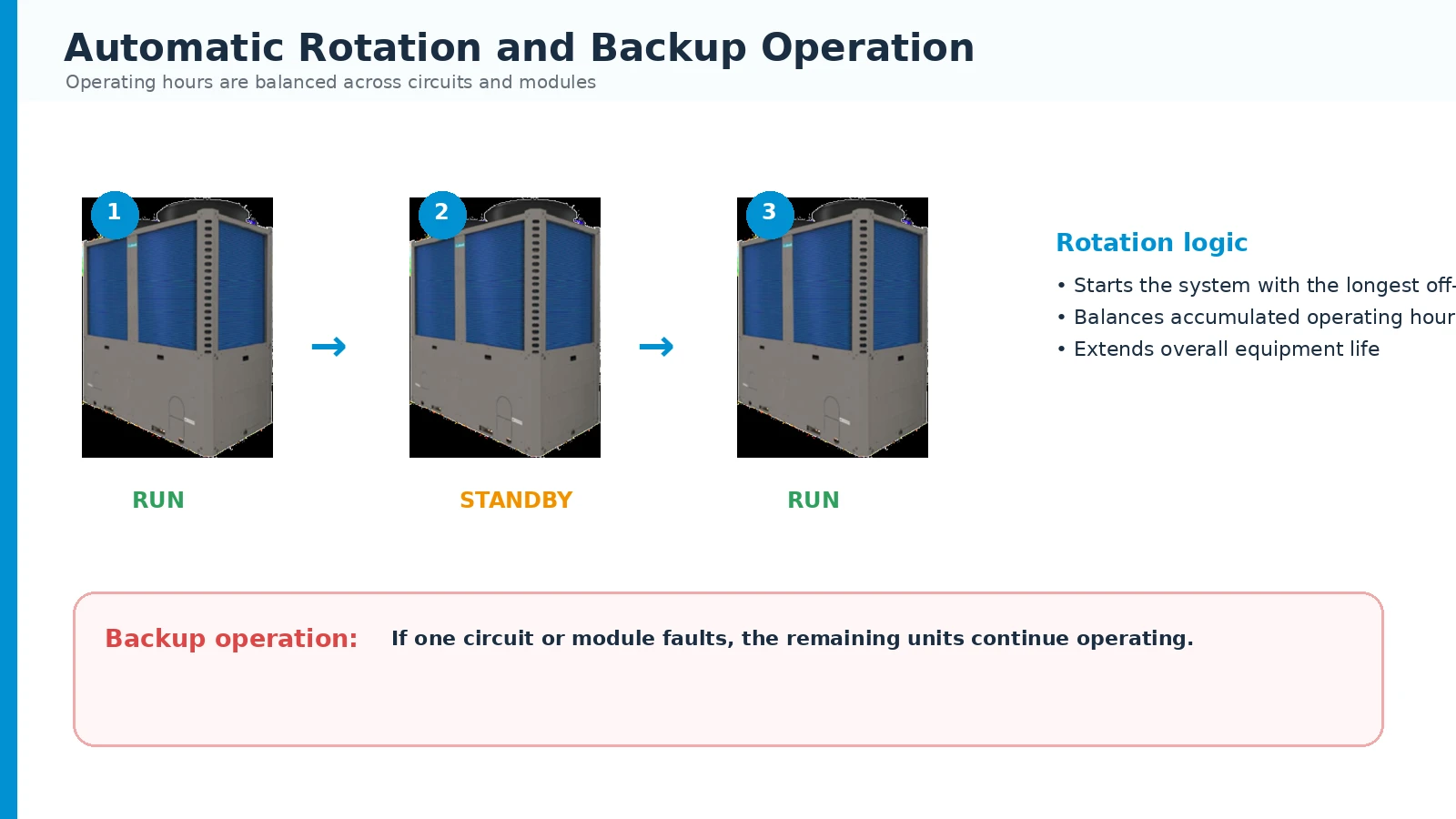

Ротация, резервное копирование и регулировка емкости
| Сбалансированное время работы и резервное копирование При частичной нагрузке контроллер отдает приоритет цепи или модулю с наибольшим накопленным временем простоя-. Часы работы распределяются более равномерно, что помогает продлить срок службы всей системы.
Двойная-система, состоящая из нескольких-модулей, обеспечивает резервное копирование. Если одна цепь или один модуль выйдет из строя, остальные цепи и модули смогут продолжить работу.
|

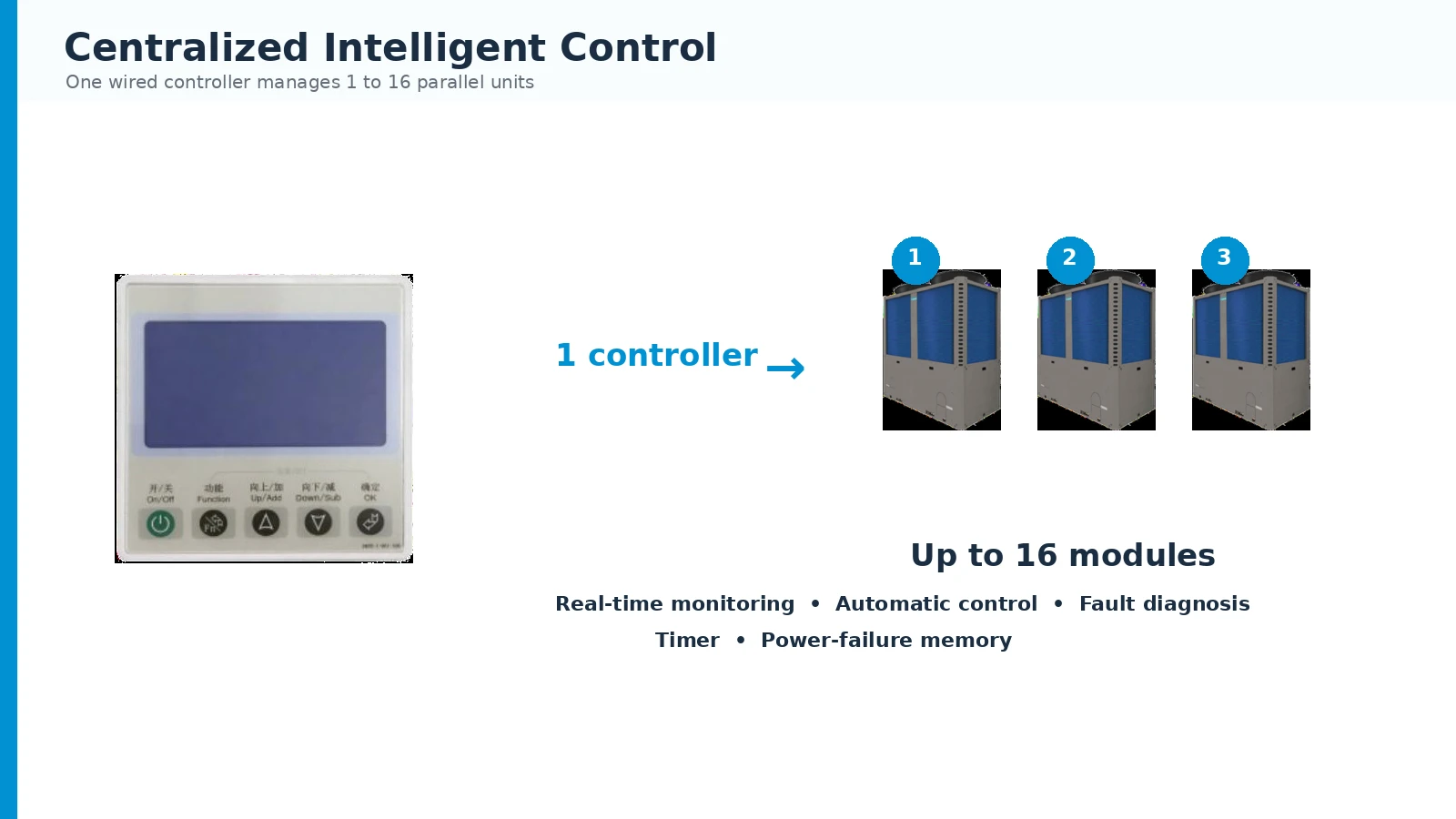

Интеллектуальное управление и связь с системой
| Централизованное управление несколькими-модулями Один проводной контроллер может управлять от 1 до 16 параллельными модулями и отображать рабочее состояние-в реальном времени. Микропроцессор осуществляет автоматическое управление, мониторинг, диагностику неисправностей и согласованную регулировку мощности.
· Автоматический перезапуск и память рабочего-состояния после сбоя питания.
· Функции запуска и остановки на основе таймера-
· Уровни пароля пользователя, сервиса и фабрики
· Водяной-насос, сухой-контакт и вспомогательный-источник тепла
|
Технические характеристики
| Модель | Единица | AKQWRF65M/SN11-H | AKQWRF130M/SN11-H |
| Холодопроизводительность | кВт
| 65
| 130
|
| Мощность нагрева | кВт
| 72
| 143
|
| IPLV(С) | W/W
| 3.90
| 3.95
|
| Входная мощность охлаждения | кВт
| 19.52
| 39.16
|
| Охлаждающий КПД | W/W
| 3.33
| 3.32
|
| Ток охлаждения | A
| 36.50
| 74.55
|
| Входная мощность нагрева | кВт
| 20.60
| 41.00
|
| Отопление КПД | W/W
| 3.50
| 3.49
|
| Ток нагрева | A
| 38.30
| 76.47
|
| Максимальная входная мощность | кВт
| 29.7
| 59.5
|
| Максимальный рабочий ток | A
| 54.5
| 109
|
| Источник питания | -
| 380 В, 3 Н~, 50 Гц
| 380 В, 3 Н~, 50 Гц
|
| Количество компрессоров | шт.
| 1
| 2
|
| Хладагент | -
| R410A
| R410A
|
| Заправка хладагента | кг
| 8.5
| 8.0 × 2
|
| Расход воды | m³/h
| 11.2
| 22.4
|
| Падение давления воды | кПа
| 48
| 60
|
| Максимальное давление со стороны воды- | МПа
| 1.0
| 1.0
|
| Подключение воды | мм
| Фланец Ду65
| Фланец Ду80
|
| Теплообменник на стороне воды- | -
| Кожух-и-трубка
| Кожух-и-трубка
|
| Расход воздуха | m³/h
| 28,000
| 49,000
|
| Количество вентиляторов | шт.
| 2
| 2
|
| Теплообменник на стороне воздуха- | -
| Ребристая медная трубка
| Ребристая медная трубка
|
| Габаритные размеры (Ш×Д×В) | мм
| 1995 × 960 × 1890
| 2200 × 1120 × 2370
|
| Размеры упаковки (Ш × Г × В) | мм
| 2050 × 980 × 2030
| 2300 × 1180 × 2500
|
| Вес нетто | кг
| 530
| 890
|
| Эксплуатационная масса | кг
| 573
| 952
|
| Уровень рабочего шума | дБ(А)
| 63
| 68
|
| Рабочий диапазон окружающей среды | степень
| Охлаждение от 15 до 48; Отопление от -15 до 24
| Охлаждение от 15 до 48; Отопление от -15 до 24
|
| Диапазон температуры воды на выходе | степень
| Охлаждение от 5 до 17; Нагрев от 30 до 50
| Охлаждение от 5 до 17; Нагрев от 30 до 50
|
Номинальные условия охлаждения: температура наружного воздуха на входе-сухого воздуха-по термометру 35 градусов, температура охлажденной- воды на выходе 7 градусов и расход воды 0,172 м³/(ч·кВт).
Номинальные условия отопления: наружный входной-воздух сухой-/влажный-температура по термометру 7/6 градусов, температура горячей- воды на выходе 45 градусов и расход воды 0,172 м³/(ч·кВт).
Технические характеристики изделия могут пересматриваться по мере совершенствования оборудования. Подтвержденная подача проекта и паспортная табличка установки имеют приоритет.
Модуль 65 кВт - Комбинированная-Производительность системы
| Модель | Количество модулей | AKQWRF65M/SN11-H | |||||||
| Параметр | Единица | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Холодопроизводительность | кВт
| 65
| 130
| 195
| 260
| 325
| 390
| 455
| 520
|
| Мощность нагрева | кВт
| 72
| 144
| 216
| 288
| 360
| 432
| 504
| 576
|
| Входная мощность охлаждения | кВт
| 19.52
| 39.04
| 58.56
| 78.08
| 97.60
| 117.12
| 136.64
| 156.16
|
| Ток охлаждения | A
| 36.5
| 73.0
| 109.5
| 146.0
| 182.5
| 219.0
| 255.5
| 292.0
|
| Входная мощность нагрева | кВт
| 20.6
| 41.2
| 61.8
| 82.4
| 103.0
| 123.6
| 144.2
| 164.8
|
| Ток нагрева | A
| 38.3
| 76.6
| 114.9
| 153.2
| 191.5
| 229.8
| 268.1
| 306.4
|
| Максимальная входная мощность | кВт
| 30.1
| 60.2
| 90.3
| 120.4
| 150.5
| 180.6
| 210.7
| 240.8
|
| Максимальный рабочий ток | A
| 55
| 110
| 165
| 220
| 275
| 330
| 385
| 440
|
| Количество компрессоров | шт.
| 1
| 2
| 3
| 4
| 5
| 6
| 7
| 8
|
| Заправка хладагента | кг
| 8.5×1
| 8.5×2
| 8.5×3
| 8.5×4
| 8.5×5
| 8.5×6
| 8.5×7
| 8.5×8
|
| Расход воды | m³/h
| 11.2
| 22.4
| 33.6
| 44.8
| 56
| 67.2
| 78.4
| 89.6
|
| Падение давления воды | кПа
| 48
| 48
| 48
| 48
| 48
| 48
| 48
| 48
|
| Максимальное давление воды | МПа
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
|
| Основное подключение воды | мм
| Ду65
| Ду65
| Ду80
| Ду100
| Ду100
| Ду125
| Ду125
| Ду150
|
| Количество вентиляторов | шт.
| 2
| 4
| 6
| 8
| 10
| 12
| 14
| 16
|
| Вес нетто | кг
| 530
| 1060
| 1590
| 2120
| 2650
| 3180
| 3710
| 4240
|
| Эксплуатационная масса | кг
| 573
| 1146
| 1719
| 2292
| 2865
| 3438
| 4011
| 4584
|
Общие позиции: источник питания 380 В, 3N~50 Гц; хладагент R410A; фланцевое подключение воды; кожухо-и-водяной-теплообменник; теплообменник с оребренной медной-воздушной-трубкой.
Модуль 65 кВт - Комбинированная-Производительность системы
| Модель | Количество модулей | AKQWRF65M/SN11-H | |||||||
| Параметр | Единица | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Холодопроизводительность | кВт
| 585
| 650
| 715
| 780
| 845
| 910
| 975
| 1040
|
| Мощность нагрева | кВт
| 648
| 720
| 792
| 864
| 936
| 1008
| 1080
| 1152
|
| Входная мощность охлаждения | кВт
| 175.68
| 195.20
| 214.72
| 234.24
| 253.76
| 273.28
| 292.80
| 312.32
|
| Ток охлаждения | A
| 328.5
| 365.0
| 401.5
| 438.0
| 474.5
| 511.0
| 547.5
| 584.0
|
| Входная мощность нагрева | кВт
| 185.4
| 206.0
| 226.6
| 247.2
| 267.8
| 288.4
| 309.0
| 329.6
|
| Ток нагрева | A
| 344.7
| 383.0
| 421.3
| 459.6
| 497.9
| 536.2
| 574.5
| 612.8
|
| Максимальная входная мощность | кВт
| 270.9
| 301.0
| 331.1
| 361.2
| 391.3
| 421.4
| 451.5
| 481.6
|
| Максимальный рабочий ток | A
| 495
| 550
| 605
| 660
| 715
| 770
| 825
| 880
|
| Количество компрессоров | шт.
| 9
| 10
| 11
| 12
| 13
| 14
| 15
| 16
|
| Заправка хладагента | кг
| 8.5×9
| 8.5×10
| 8.5×11
| 8.5×12
| 8.5×13
| 8.5×14
| 8.5×15
| 8.5×16
|
| Расход воды | m³/h
| 100.8
| 112
| 123.2
| 134.4
| 145.6
| 156.8
| 168
| 179.2
|
| Падение давления воды | кПа
| 48
| 48
| 48
| 48
| 48
| 48
| 48
| 48
|
| Максимальное давление воды | МПа
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
|
| Основное подключение воды | мм
| Ду150
| Ду150
| Ду150
| Ду200
| Ду200
| Ду200
| Ду200
| Ду200
|
| Количество вентиляторов | шт.
| 18
| 20
| 22
| 24
| 26
| 28
| 30
| 32
|
| Вес нетто | кг
| 4770
| 5300
| 5830
| 6360
| 6890
| 7420
| 7950
| 8480
|
| Эксплуатационная масса | кг
| 5157
| 5730
| 6303
| 6876
| 7449
| 8022
| 8595
| 9168
|
Значения основаны на умножении данных модуля на размеры соединений, указанные в исходной таблице. Окончательный выбор проекта должен быть подтвержден AIRKO.
Модуль 130 кВт - Комбинированная-Производительность системы
| Модель | Количество модулей | AKQWRF130M/SN11-H | |||||||
| Параметр | Единица | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Холодопроизводительность | кВт
| 130
| 260
| 390
| 520
| 650
| 780
| 910
| 1040
|
| Мощность нагрева | кВт
| 143
| 286
| 429
| 572
| 715
| 858
| 1001
| 1144
|
| Входная мощность охлаждения | кВт
| 39.16
| 78.32
| 117.48
| 156.64
| 195.80
| 234.96
| 274.12
| 313.28
|
| Ток охлаждения | A
| 74.5
| 149.1
| 223.6
| 298.2
| 372.8
| 447.3
| 521.9
| 596.4
|
| Входная мощность нагрева | кВт
| 41.0
| 82.0
| 123.0
| 164.0
| 205.0
| 246.0
| 287.0
| 328.0
|
| Ток нагрева | A
| 76.5
| 152.9
| 229.4
| 305.9
| 382.4
| 458.8
| 535.3
| 611.8
|
| Максимальная входная мощность | кВт
| 60.2
| 120.4
| 180.6
| 240.8
| 301.0
| 361.2
| 421.4
| 481.6
|
| Максимальный рабочий ток | A
| 110
| 220
| 330
| 440
| 550
| 660
| 770
| 880
|
| Количество компрессоров | шт.
| 2
| 4
| 6
| 8
| 10
| 12
| 14
| 16
|
| Заправка хладагента | кг
| 8×2
| 8×4
| 8×6
| 8×8
| 8×10
| 8×12
| 8×14
| 8×16
|
| Расход воды | m³/h
| 22.4
| 44.8
| 67.2
| 89.6
| 112
| 134.4
| 156.8
| 179.2
|
| Падение давления воды | кПа
| 60
| 60
| 60
| 60
| 60
| 60
| 60
| 60
|
| Максимальное давление воды | МПа
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
|
| Основное подключение воды | мм
| Ду65
| Ду100
| Ду125
| Ду150
| Ду150
| Ду200
| Ду200
| Ду200
|
| Количество вентиляторов | шт.
| 2
| 4
| 6
| 8
| 10
| 12
| 14
| 16
|
| Вес нетто | кг
| 890
| 1780
| 2670
| 3560
| 4450
| 5340
| 6230
| 7120
|
| Эксплуатационная масса | кг
| 952
| 1904
| 2856
| 3808
| 4760
| 5712
| 6664
| 7616
|
Общие позиции: источник питания 380 В, 3N~50 Гц; хладагент R410A; фланцевое подключение воды; кожухо-и-водяной-теплообменник; теплообменник с оребренной медной-воздушной-трубкой.
Модуль 130 кВт - Комбинированная-Производительность системы
| Модель | Количество модулей | AKQWRF130M/SN11-H | |||||||
| Параметр | Единица | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Холодопроизводительность | кВт
| 1170
| 1300
| 1430
| 1560
| 1690
| 1820
| 1950
| 2080
|
| Мощность нагрева | кВт
| 1287
| 1430
| 1573
| 1716
| 1859
| 2002
| 2145
| 2288
|
| Входная мощность охлаждения | кВт
| 352.44
| 391.60
| 430.76
| 469.92
| 509.08
| 548.24
| 587.40
| 626.56
|
| Ток охлаждения | A
| 670.9
| 745.5
| 820.0
| 894.6
| 969.1
| 1043.7
| 1118.2
| 1192.8
|
| Входная мощность нагрева | кВт
| 369.0
| 410.0
| 451.0
| 492.0
| 533.0
| 574.0
| 615.0
| 656.0
|
| Ток нагрева | A
| 688.2
| 764.7
| 841.2
| 917.6
| 994.1
| 1070.6
| 1147.0
| 1223.5
|
| Максимальная входная мощность | кВт
| 541.8
| 602.0
| 662.2
| 722.4
| 782.6
| 842.8
| 903.0
| 963.2
|
| Максимальный рабочий ток | A
| 990
| 1100
| 1210
| 1320
| 1430
| 1540
| 1650
| 1760
|
| Количество компрессоров | шт.
| 18
| 20
| 22
| 24
| 26
| 28
| 30
| 32
|
| Заправка хладагента | кг
| 8×18
| 8×20
| 8×22
| 8×24
| 8×26
| 8×28
| 8×30
| 8×32
|
| Расход воды | m³/h
| 201.6
| 224
| 246.4
| 268.8
| 291.2
| 313.6
| 336
| 358.4
|
| Падение давления воды | кПа
| 60
| 60
| 60
| 60
| 60
| 60
| 60
| 60
|
| Максимальное давление воды | МПа
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
|
| Основное подключение воды | мм
| Ду200
| Ду200
| Ду250
| Ду250
| Ду250
| Ду250
| Ду250
| Ду250
|
| Количество вентиляторов | шт.
| 18
| 20
| 22
| 24
| 26
| 28
| 30
| 32
|
| Вес нетто | кг
| 8010
| 8900
| 9790
| 10680
| 11570
| 12460
| 13350
| 14240
|
| Эксплуатационная масса | кг
| 8568
| 9520
| 10472
| 11424
| 12376
| 13328
| 14280
| 15232
|
Значения основаны на умножении данных модуля на размеры соединений, указанные в исходной таблице. Окончательный выбор проекта должен быть подтвержден AIRKO.
Описание продукции
Поправочный коэффициент холодопроизводительности
| Температура воды на выходе (градусы) | Температура окружающей среды (градусы) | ||||||
| 15 | 20 | 25 | 30 | 35 | 40 | 45 | |
| 5 | 1.08
| 1.04
| 1.00
| 0.96
| 0.92
| 0.88
| 0.82
|
| 6 | 1.10
| 1.07
| 1.04
| 0.99
| 0.96
| 0.90
| 0.84
|
| 7 | 1.14
| 1.11
| 1.08
| 1.05
| 1.00
| 0.93
| 0.86
|
| 8 | 1.18
| 1.15
| 1.12
| 1.09
| 1.04
| 0.96
| 0.88
|
| 9 | 1.22
| 1.19
| 1.16
| 1.13
| 1.08
| 0.99
| 0.90
|
| 10 | 1.26
| 1.23
| 1.20
| 1.16
| 1.12
| 1.02
| 0.92
|
| 11 | 1.30
| 1.27
| 1.24
| 1.19
| 1.16
| 1.05
| 0.94
|
| 12 | 1.34
| 1.31
| 1.28
| 1.25
| 1.20
| 1.08
| 0.96
|
| 13 | 1.38
| 1.35
| 1.32
| 1.29
| 1.24
| 1.11
| 0.98
|
| 14 | 1.42
| 1.39
| 1.36
| 1.33
| 1.28
| 1.14
| 1.00
|
| 15 | 1.46
| 1.43
| 1.40
| 1.37
| 1.32
| 1.17
| 1.02
|
| 16 | 1.50
| 1.47
| 1.44
| 1.41
| 1.36
| 1.20
| 1.04
|
| 17 | 1.54
| 1.51
| 1.48
| 1.45
| 1.40
| 1.23
| 1.06
|
Поправочный коэффициент теплопроизводительности
| Температура воды на выходе (градусы) | Температура окружающей среды (градусы) | ||||||||
| -15 | -10 | -5 | 0 | 5 | 7 | 10 | 15 | 20 | |
| 30 | 0.53
| 0.72
| 0.80
| 0.89
| 0.99
| 1.05
| 1.10
| 1.22
| 1.29
|
| 35 | 0.56
| 0.69
| 0.78
| 0.88
| 0.98
| 1.03
| 1.09
| 1.20
| 1.28
|
| 40 | 0.53
| 0.68
| 0.76
| 0.87
| 0.97
| 1.01
| 1.08
| 1.19
| 1.27
|
| 45 | 0.51
| 0.67
| 0.75
| 0.85
| 0.96
| 1.00
| 1.07
| 1.17
| 1.25
|
| 50 | 0.48
| 0.65
| 0.73
| 0.84
| 0.95
| 0.98
| 1.05
| 1.16
| 1.24
|
Фактическая мощность устройства=номинальная мощность × применимый поправочный коэффициент.
Установка и обслуживание
| Рекомендуемые зазоры при установке Обеспечьте достаточный приток воздуха и пространство для обслуживания вокруг каждого устройства. Для модулей мощностью 65 кВт и 130 кВт требуется не менее 1500 мм в указанных боковых направлениях и 3000 мм в направлении G, согласно схеме установки источника.
· Используйте прочный, ровный фундамент для установки.
· Обеспечьте надежное заземление и защиту-от утечки на землю.
· Держите устройство вдали от агрессивных сред.
· Убедитесь, что дренажный путь обеспечивает свободный слив воды.
|
· Установка должна выполняться квалифицированными специалистами в области систем отопления, вентиляции и кондиционирования.
· Используйте аксессуары и компоненты местного производства, соответствующие требованиям производителя.
· Не модифицируйте и не ремонтируйте устройство без разрешения.
· Убедитесь, что точки подъема и фундамент для установки закреплены.
· При перемещении или переустановке оборудования используйте квалифицированный персонал.
· Установите молниезащиту в соответствии с местными нормами.
· Правильно подсоедините силовые кабели и проверьте последовательность фаз перед вводом в эксплуатацию.
Минимальные установочные зазоры (мм)
Почему выбирают АИРКО
Качество продукции Современная производственная база и испытательный центр HVAC.
| Сила исследований и разработок Независимая техническая команда и разработка продукта
|
Индивидуальные решения Выбор системы в зависимости от мощности и условий проекта
| После-послепродажное обслуживание Круглосуточная онлайн-поддержка и помощь в проекте
|
AIRKO разрабатывает-оборудование для кондиционирования воздуха и комплексные решения для контроля температуры, влажности и чистоты. Основная продукция включает в себя вентиляционные установки, фанкойлы, вентиляторы с рекуперацией тепла-, напольные конвекторы, чиллеры и сопутствующее оборудование для отопления, вентиляции и кондиционирования воздуха.
Веб-сайт www.airkohvac.com
| Электронная почта shairko@126.com
| Телефон +86 166 0186 1199
| +86 135 2423 5353
|
горячая этикетка : Модульный чиллер с тепловым насосом с воздушным-охлаждением, Китай-Модульный чиллер с тепловым насосом с воздушным охлаждением производители, поставщики, завод
